1. 產品簡介 (System Overview)

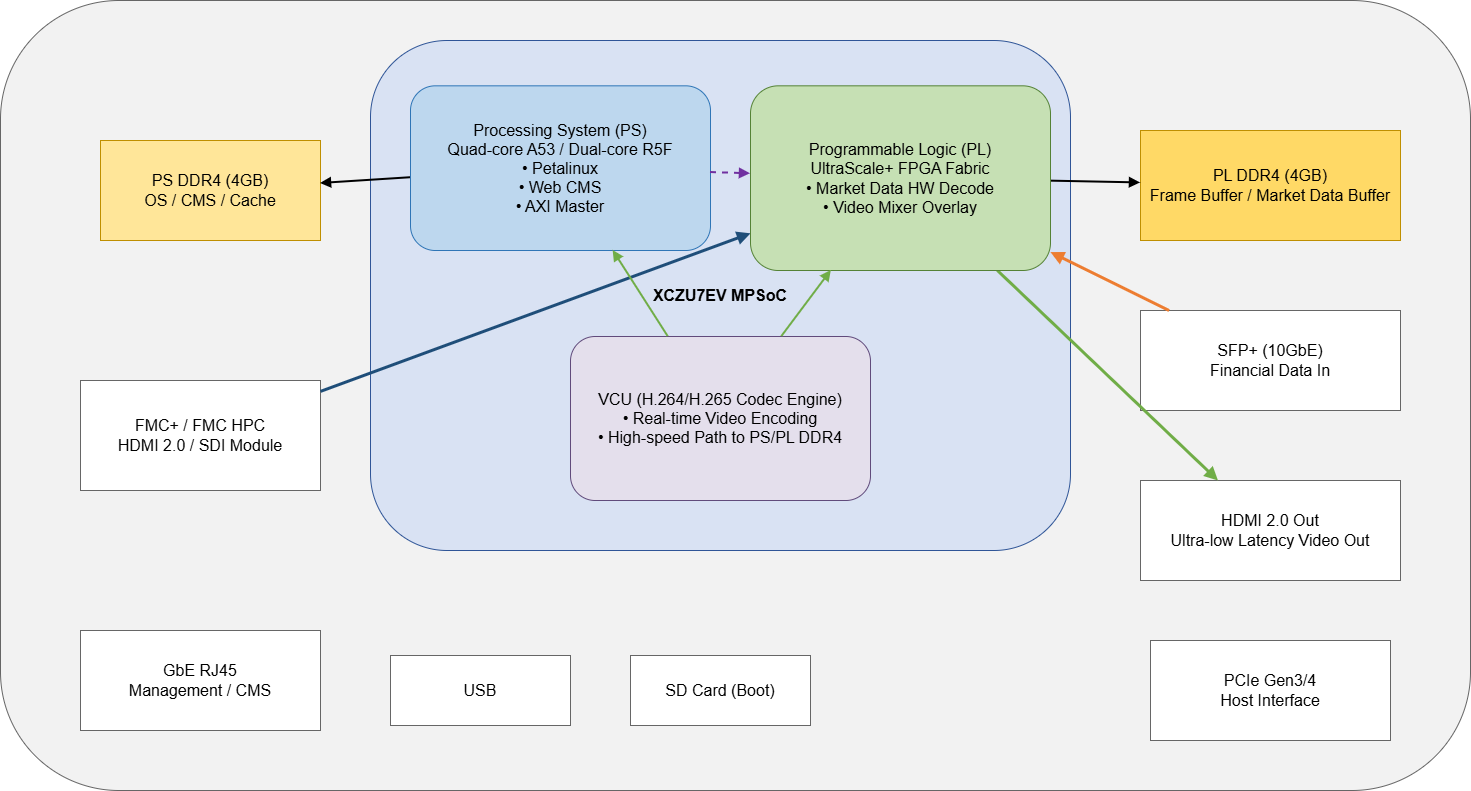

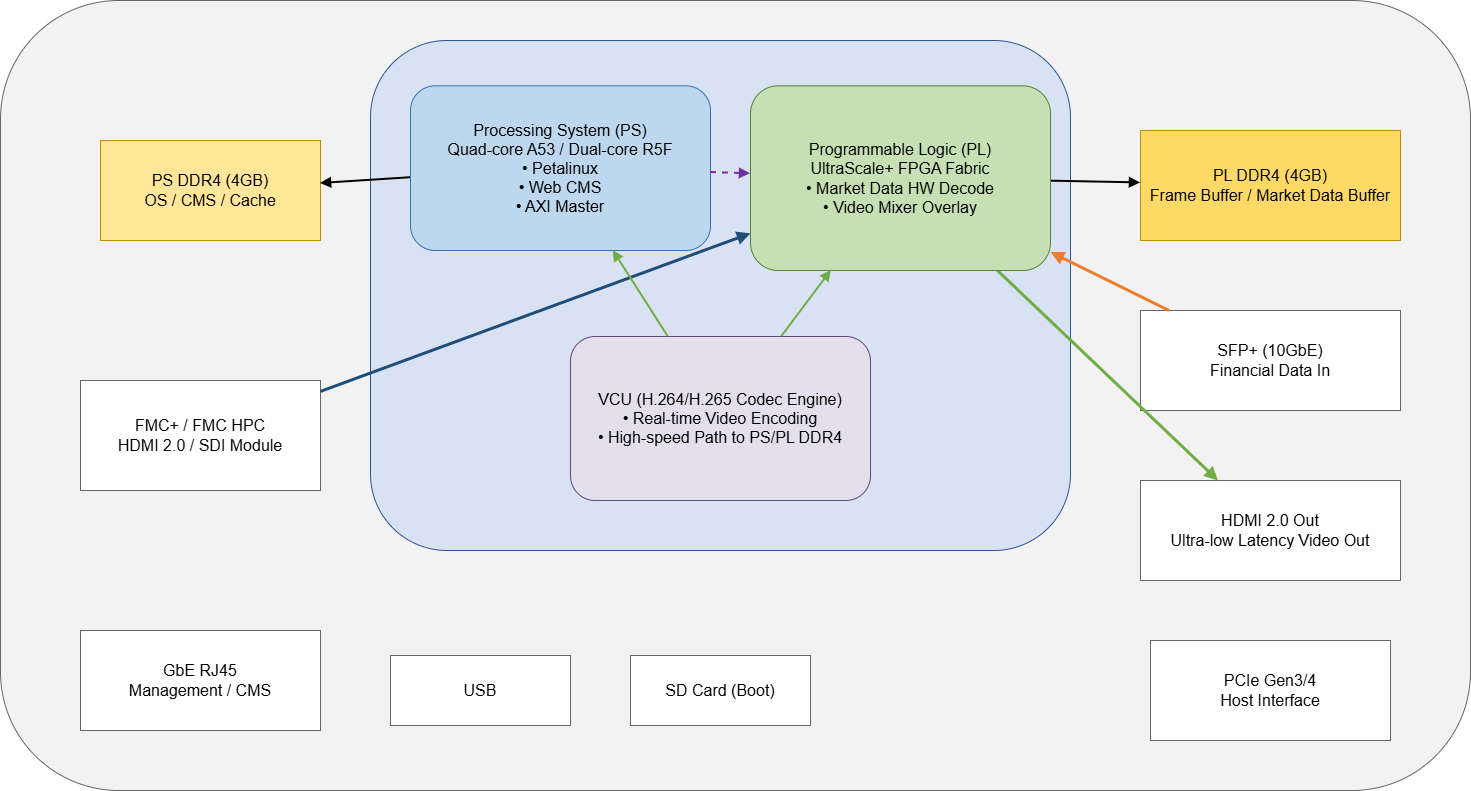

本平台是為極低延遲影音混合與高性能金融數據網關所設計的工業級開發套件。核心晶片採用 Xilinx Zynq UltraScale+ MPSoC XCZU7EV，相較於純 FPGA，本平台整合了四核 ARM Cortex-A53 處理器與專用的硬體影音編解碼單元 (VCU)。

能在處理 4K HDR 即時影像的同時，進行複雜的金融通訊協議 (FIX/FAST) 的硬體級解析。它是構建高性能交易終端、實時看板系統與金融電視牆的核心方案。


2. 針對三大功能的技術實現路徑 (Technical Implementation)

  1. 實時行情輪播：

    • PL 端 直接從 SFP+ 接口接收數據，解析後存於內部靜態隨機存取記憶體 (Block RAM)。

    • 無須經過 OS 調度，行情更新至顯示屏的延遲控制在 100µs 內。

  2. 後台編輯系統：

    • PS 端 提供 Web Server，管理者透過網頁設定要顯示的商品代號。

    • 修改後的參數透過 AXI4-Lite 總線即時寫入 PL 暫存器，實現「熱更新」不需重開機。

  3. CABLE 影像 Overlay：

    • CABLE 訊號經由 FMC 子板進入 PL，由 Video Mixer IP 進行多層合成。

    • 採用 Alpha Blending 技術，讓金融跑馬燈能以半透明效果優雅地疊加在電視畫面上，延遲恆定小於 1ms。

3. 產品特性規格 (Key Specifications)

  • 核心晶片：XILINX XCZU7EV-2FFVC1156E (整合 PS + PL + VCU)。

  • 記憶體系統：

    • 8GB DDR4 (Dual-channel，支持 PS 與 PL 獨立存取通道，避免影像與系統數據競爭頻寬)。

  • 影像處理能力：

    • 支持 4K @60fps HDR 影像輸入/輸出。

    • 內建高性能 H.264/H.265 VCU 編解碼引擎。

  • 高速擴充與通訊：

    • PCIe：支持 PCIe Gen3 x8 或 x16 (視硬體配置) 主機對接。

    • FMC：支持 VITA 57.4 FMC+ 與 VITA 57.1 FMC HPC 接口，可靈活更換 HDMI 2.0 / SDI 擷取卡。

    • 網路：支援 10GbE (萬兆) SFP+ 接口。
